常见8种IC封装技术


1、 BGA(ball grid array) 球形触点陈列

球形触点陈列,表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用以
代替引脚,在印刷基板的正面装配LSI 芯片,然后用模压树脂或灌封方法进行密封。也称为凸
点陈列载体(PAC)。引脚可超过200,是多引脚LSI 用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。例如,引脚中心距为1.5mm 360 引脚
BGA
仅为31mm 见方;而引脚中心距为0.5mm 304 引脚QFP 40mm 见方。而且BGA
用担心QFP 那样的引脚变形问题。
该封装是美国Motorola 公司开发的,首先在便携式电话等设备中被采用,今后在美国有可
能在个人计算机中普及。最初,BGA 的引脚(凸点)中心距为1.5mm,引脚数为225。现在也有
一些LSI 厂家正在开发500 引脚的BGA
BGA
的问题是回流焊后的外观检查。现在尚不清楚是否有效的外观检查方法。有的认为,
由于焊接的中心距较大,连接可以看作是稳定的,只能通过功能检查来处理。
美国Motorola 公司把用模压树脂密封的封装称为OMPAC,而把灌封方法密封的封装称为
GPAC


2、QFP(Plastic Quad Flat Package)方型扁平式封装技术

BQFP(quad flat package with bumper) 带缓冲垫的四侧引脚扁平封装。QFP 封装之一,在封装本体的四个角设置突起(缓冲垫)以防止在运送过程中引脚发生弯曲变形。美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。引脚中心距0.635mm,引脚数从84 到196 左右。

LQFP(low profile quad flat package) 薄型QFP。指封装本体厚度为1.4mm 的QFP,是日本电子机械工业会根据制定的新QFP 外形规格所用的名称。

FQFP(fine pitch quad flat package) 小引脚中心距QFP。通常指引脚中心距小于0.65mm 的QFP。部分导导体厂家采用此名称。

CQFP(quad fiat package with guard ring) 带保护环的四侧引脚扁平封装。塑料QFP 之一,引脚用树脂保护环掩蔽,以防止弯曲变形。 在把LSI 组装在印刷基板上之前,从保护环处切断引脚并使其成为海鸥翼状(L 形状)。这种封装在美国Motorola 公司已批量生产。引脚中心距0.5mm,引脚数最多为208 左右。

MQFP(metric quad flat package) 按照JEDEC(美国联合电子设备委员会)标准对QFP 进行的一种分类。指引脚中心距为0.65mm、本体厚度为3.8mm~2.0mm 的标准QFP(见QFP)。

MQUAD(metal quad) 美国Olin 公司开发的一种QFP 封装。基板与封盖均采用铝材,用粘合剂密封。在自然空冷条件下可容许2.5W~2.8W 的功率。日本新光电气工业公司于1993 年获得特许开始生产。

3、CLCC(ceramic leaded chip carrier)
带引脚的陶瓷芯片载体,表面贴装型封装之一,引脚从封装的四个侧面引出,呈丁字形。
带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。此封装也称为
QFJ、QFJ-G(见QFJ)。



JLCC(J-leaded chip carrier)

J 形引脚芯片载体。指带窗口CLCC 和带窗口的陶瓷QFJ 的别称(见CLCC 和QFJ)。部分半
导体厂家采用的名称。

4、COB(chip on board)
板上芯片封装,是裸芯片贴装技术之一,半导体芯片交接贴装在印刷线路板上,芯片与基
板的电气连接用引线缝合方法实现,芯片与基板的电气连接用引线缝合方法实现,并用树脂覆
盖以确保可靠性。虽然COB 是最简单的裸芯片贴装技术,但它的封装密度远不如TAB 和倒片
焊技术。


5、DIP(dual in-line package)
双列直插式封装。插装型封装之一,引脚从封装两侧引出,封装材料有塑料和陶瓷两种。
DIP 是最普及的插装型封装,应用范围包括标准逻辑IC,存贮器LSI,微机电路等。
引脚中心距2.54mm,引脚数从6 到64。封装宽度通常为15.2mm。有的把宽度为7.52mm
和10.16mm 的封装分别称为skinny DIP 和slim DIP(窄体型DIP)。但多数情况下并不加区分,
只简单地统称为DIP。另外,用低熔点玻璃密封的陶瓷DIP 也称为cerdip(见cerdip)。


DIP-C (ceramic)表示陶瓷封装的记号。

DIP-G(Glass) 即玻璃密封的意思。




PDIP( Plastic Dual In-Line Package)译为塑料双列直插式封装




SDIP (shrink dual in-line package) 收缩型DIP。插装型封装之一,形状与DIP相同,但引脚中心距(1.778mm)小于DIP(2.54mm),因而得此称呼。引脚数从14到90.也有称为SH-DIP的。材料有陶瓷和塑料两种。

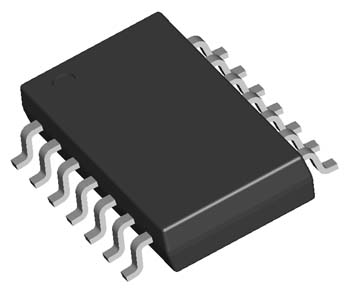

6、SOP(Small Outline Package)
双侧引脚扁平封装。

DSO(dual small out-lint) 双侧引脚小外形封装。SOP 的别称(见SOP)。部分半导体厂家采用此名称。

SSOP (Shrink Small-Outline Package)窄间距小外型塑封 1968~1969年菲为浦公司就开发出小外形封装(SOP)。以后逐渐派生出SOJ(J型引脚小外形封装)、TSOP(薄小外形封装)、VSOP(甚小外形封装)、SSOP(缩小型SOP)、TSSOP(薄的缩小型SOP)及SOT(小外形晶体管)、SOIC(小外形集成电路)等。

H-(with heat sink) 表示带散热器的标记。例如,HSOP 表示带散热器的SOP。
MFP(mini flat package) 小形扁平封装。塑料SOP 或SSOP 的别称(见SOP 和SSOP)。部分半导体厂家采用的名称。

7、LCC(Leadless chip carrier) 无引脚芯片载体


指陶瓷基板的四个侧面只有电极接触而无引脚的表面贴装型封装。是高
速和高频IC 用封装,也称为陶瓷QFN 或QFN-C(见QFN)。

8、LGA(land grid array) 触点陈列封装


即在底面制作有阵列状态坦电极触点的封装。装配时插入插座即可。现已
实用的有227 触点(1.27mm 中心距)和447 触点(2.54mm 中心距)的陶瓷LGA,应用于高速逻辑
LSI 电路。 LGA 与QFP 相比,能够以比较小的封装容纳更多的输入输出引脚。另外,由于引线的阻抗
小,对于高速LSI 是很适用的。但由于插座制作复杂,成本高,现在基本上不怎么使用。预计
今后对其需求会有所增加。
